大屏幕拼接三大主流技術是指什么？

DLP背投拼接簡析

      當今社會的信息化發展越來越迅猛，特別是數字化技術的普及應用，數字化信息采集和集中管理成為了當代信息化的最重要發展趨勢之一。利用信息化的集中管理手段配合信息的直觀、集中的交互式表達將使各項管理工作更加嚴密、有效，服務更加便捷、高效。大屏幕拼接系統作為當今現代的圖像信息集中控制、顯示系統已經被廣泛的應用于我國國民經濟生產的各個領域。隨著高度智能化的數字系統飛速發展，大屏幕投影顯示技術必將被越來越廣泛的使用。

　　當今軍隊、交通、公安的指揮中心，電力調度中心都需要現代化的智慧監控裝備，在指揮中心攝像監控、電子地圖、衛星跟蹤定位系統（GPS）、配電及電網調動自動化等系統的工作中，拼接顯示大屏幕得到了更多的利用，以提高指揮中心各崗位指揮員的工作效率。

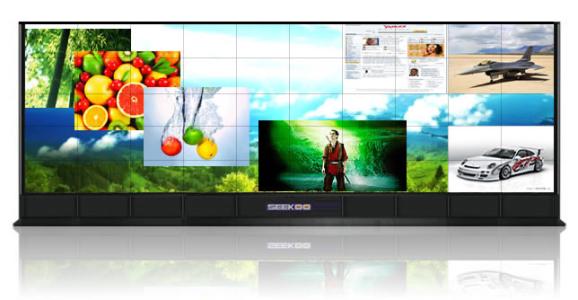

　　在超大屏幕顯示系統項目中，需要對大屏幕上的圖像實時切換、拼接、放大顯示，拼接技術的應用已經成為主流。大屏幕拼接顯示設備從出現至今的發展過程中相繼出現了三種主流技術即：DLP背投拼接單元、PDP等離子拼接單元和LCD液晶拼接單元。顯示技術發展到今天，可謂是百家爭鳴、各有所長，特別是DLP背投、等離子、液晶拼接（BSV）的相續推出，向人們提供了對比選擇的空間。毫無疑問，更大、更薄、更節能，圖像更好是技術發展的方向，對于拼接幕墻（電視墻），也從傳統的CRT向DLP背投、等離子、液晶發展。那么，DLP背投、等離子和液晶那一種更有技術優勢，更能滿足各種應用場所的需要呢？

　　三大主流技術分析

　　DLP背投拼接簡析

　　DLP是DigitalLightingProgress的縮寫，它的意思為數字光處理，也就是說這種技術要先把影像訊號經過數字處理，然后再把光投影出來。它是基于德儀公司開發的數字微反射鏡器件—DMD（DigitalMicromirrorDevice，即數字微鏡器件）作為光閥成像器件，采用數字光處理技術調制計算機和視頻信號，驅動DMD光路系統，通過投影透鏡獲得屏幕圖像。

　　DMD芯片上百萬個微鏡每個對應一個像素。DLP背投設備用一個積分器（Integrator）將光源均勻化，通過一個高速旋轉，由紅、綠、藍等分色濾光片組合色輪（COLORWHEEL），將透過的白光進行分色，并通過高速馬達使其轉動，然后順序分出不同單色光于指定的光路上，最后經由其它光機元件合成并投射出全彩影像。DLP背投一般有玻璃幕和樹脂幕兩種屏幕，玻璃幕平整度較好，對使用環境要求也很高，需要恒溫恒濕的環境；樹脂幕由于是軟幕，基本上無平整度可言，有些通過增加一塊光學玻璃來達到較好的平整度，但以犧牲了屏幕亮度和對比度為代價。

　　相較于其他拼接技術，DLP拼接的突出優勢是“零縫隙”，其物理縫隙可以做到1mm，畫面整體顯示效果良好，這對于許多應用領域是十分重要的。DLP背投拼接系統已經在交通、金融、政府、軍隊、警用、能源、電力等眾多高端領域深深扎下了根。

      PDP等離子拼接簡析

　　PDP（PlasmaDisplayPanel）等離子顯示板是一種利用氣體放電的顯示技術，其工作原理與熒光燈很相似。它采用了等離子管作為發光元件，屏幕上每一個等離子管對應一個像素，屏幕以玻璃作為基板，基板間隔一定距離，四周經氣密性封接形成一個個放電空間。放電空間內充入氖、氙等混合惰性氣體作為工作媒質。在兩塊玻璃基板的內側面上涂有金屬氧化物導電薄膜作激勵電極。當向電極上加入電壓，放電空間內的混合氣體便發生等離子體放電現象。氣體等離子體放電產生真空紫外線（VUV），紫外線照射紅、綠、藍三基色熒光粉，熒光屏發射出可見光，熒光屏發出的光則呈紅、綠、藍三原色。當每一原色單元實現256級灰度后再進行混色，便實現彩色圖像。

　　PDP是一種自發光顯示技術，不需要背景光源，因此沒有亮度均勻性問題。而三色熒光粉共用同一個等離子管的設計也使其避免了聚焦和匯聚問題，可以實現非常清晰的圖像。但是等離子顯示屏高電壓、高耗電，壽命也有先天不足，使用一段時間后屏幕會加速老化，亮度持續降低。PDP內部氣壓為0.5個大氣壓，隨著海拔升高大氣壓持續降低，屏幕內外氣壓比值越來越大，等離子管穩定性變得更差，所以海拔2000m以上難以正常使用。

　　LCD液晶拼接簡析

　　LCD（LiquidCrystalDisplay）即液晶顯示屏是利用液狀晶體在電壓的作用下發生偏轉的原理設計制造的。由于組成屏幕的液狀晶體在同一點上可以顯示紅、綠、藍三基色，或者說液晶的一個點是由三個點疊加起來的，它們按照一定的順序排列，通過電壓來刺激這些液狀晶體就可以呈現出不同的顏色，不同比例的搭配可以呈現出千變萬化的色彩。液晶本身是不發光的，它靠背光管來發光，因此液晶屏的水平取決于背光管。由于液晶采用點成像的原因，因此屏幕里面構成的點越多，成像效果越精細，縱橫的點數就決定了液晶的分辨率，分辨率越高，效果越好。

　　液晶顯示屏的優點是厚度薄、重量輕、低能耗、長壽命、無輻射等，雖然其拼接系統拼縫較寬，但其高亮度、高對比度、高色彩飽和度、高分辨率、畫面細膩的優秀表現彌補了不足，現已成為大屏幕拼接產品的后起之秀。

　　伴隨用戶需求的不斷提高，畫面更加清晰細膩，拼接縫隙更小的液晶大屏幕拼接技術相繼出現，更大程度滿足了用戶的個性化需求。

　　大屏幕拼接特點比較

　　1）從功能上：

　　a.背投技術體積與重量過大，一些關鍵技術指標不及等離子及液晶，且長時間不間斷工作，加快背光燈老化，由于只有幾千小時壽命，如果一天二十四小時運行，幾個月便需要更換背光燈。新型的LED背光燈的出現，開始改變這一局面。

　　b.等離子由于耗電量與發熱量很大，且有嚴重灼傷現象，并不適宜用于長時間顯示靜態監控畫面，且用于拼接之后，整機升溫更高，致使設備容易燒毀。

　　c.液晶在平板顯示技術中一枝獨秀，其厚度薄、重量輕、低能耗、長壽命、無輻射等優點以及各項關鍵性能指標的優秀表現，已使它成為發展主流，拼縫較寬是其最大缺陷。

      大屏幕拼接性能分析

      2）從價格上：

　　考慮系統的經濟性，就不能不提性價比，只有在高性能、高質量的前提下，系統的經濟性才有意義。目前市面上有等離子（PDP）的拼接幕墻，但其價格較高，一般一平方米的價格高達幾萬，并且由于存在等離子烙印問題，也不適宜在一些顯示靜態圖像（安防、道路交通、港口碼頭等）的場合使用，總體性價比低。而DLP拼接屏價格處于中間，拼縫小是其優勢，這也是它能長期占據拼接市場主流地位的基礎。液晶拼接幕墻，以其優異的性能，合理的價格在受到了廣泛的歡迎。通過技術人員的努力，液晶拼接縫隙大這一問題已部分得到解決，目前發展勢頭較好。

　　大屏幕拼接性能分析

　　高可靠性及易維護性

　　由于大屏幕拼接產品的應用環境較為嚴苛，很多領域都需要連續24小時不間斷工作，系統的高可靠性顯得尤為重要，比如對其工作壽命、系統穩定性、色彩及亮度的衰減、散熱性能、防灼傷等方面的要求都比一般民用產品提出了更高標準的要求；也是由于拼接系統的應用環境，其系統應便于診斷故障和更換部件，以縮短維護時間，這就要求系統應盡量采用模塊化、智能化設計來達到易維護性。

　　系統開放性及可擴展性

　　大屏幕拼接系統應遵循開放系統的原則，系統除了可以直接接入VGA、RGB等視頻信號外，還應可以接入網絡信號、寬帶語音等，能隨時對各類信號進行切換及動態綜合顯示，給用戶提供一個交互式平臺；系統應有增加新設備和新功能的能力，比如嵌入式箱體結構以及積木式拼接，使得硬件擴充變得非常簡單。同時，軟件也只需要進行擴容和升級就可以滿足要求，而不必修改源程序。系統硬件和軟件部分都能夠方便的“與時俱進”。

　　總結

　　未來大屏幕拼接市場的競爭格局將是一個長期的，逐步變化的過程，這其中產業鏈力量將成為主要驅動力，產業鏈力量的發展，影響著產品技術的改進和升級，也推動著成本的降低，更將決定著系統廠商陣營的對比。短期內DLP背投的統治地位還無法改變，液晶顯示屏增長速度更快，已經對DLP的霸主地位形成強有力挑戰。

　　從全球市場角度看，拼接墻技術發展也越來越趨向于專業化、系統化和全方位的解決方案。據不完全統計，全球拼接墻市場的需求近兩年都保持了每年30%左右的遞增，其中，以中國市場尤為突出。

　　從應用市場角度看，計算機技術、互聯網技術、視頻監控技術的發展，使拼接墻的用戶群體從專業的控制室，如：電力、電信、金融等行業，向著城市軌道交通、城市管理、能源、環保等與政府、民生息息相關的大眾監控市場發展，同時，像生產監控、物流監控、高速公路監控、城市治安監控等以視頻監控為主的應用，也在GIS、GPS廣泛應用和IP視頻技術不斷發展的今天，不斷地推動著新的拼接墻應用需求。
